一、主要技術指標

l 接觸角測量范圍：0-180°

l 接觸角分辨率精度：±0.1°

l 接觸角測試方法：座滴法

l 接觸角分析方法：手動水平測量，手動斜面測量，自動寬高測量法（平面角20°以下標準測試方法），人工切線法,自動橢圓擬合法（平面角20°-120°標準測試方法），曲線法（專測試不規則產品及弧形產品）

l 2^x定倍高清顯微鏡

l 數碼CMOS攝像機

l 滴液方式：自動滴液

l 液體精度：0.01ul

l 錄像/回播

l 瞬間截圖

l 錄像任意電影單張導出

l 工作臺面尺寸：100mm×120mm

l 工作臺移動：上下50mm  左右50mm  前后30mm

l 工作臺上下伸縮：30mm

l 工作臺固定板移動：前后150mm

l 進樣器移動：上下100mm  左右100mm

l 顯微鏡移動：前后80mm（微調3mm）

l 試樣尺寸：210mm（寬）80mm（厚）×280mm（長）

l 儀器外形尺寸：320mm（寬）×530mm（長）×430mm（高）

本儀器突出特點：

一）、 根據國際標準，進行標準設計儀器結構（注射針頭：0.51mm、注液精度：0.1ul）

二）、 根據標準使用測量方法，如20°以下采用寬高法，20°-120°用橢圓法，避免因?yàn)榉椒ㄓ缅e(cuò)導致測試結構偏差太大。（目前廣東廠家只有用圓環法測試，這樣偏差較大，而且不標準）

三）、 具備測試曲面角測試，凹凸角測試，前進角后退角測試，避免后續因客戶產品更新而導致儀器無法測試。如：后續觸摸屏可能會出現曲面形。

四）、 采用工業光源以及精確的算法，避免光源波長擴散，同時能夠?qū)?/span>2-10°角度進行精確測試。（目前市場上儀器因?yàn)楣獠ㄩL不穩定，而導致10°以下無法采集圖像，因此無法測試）

二、儀器介紹

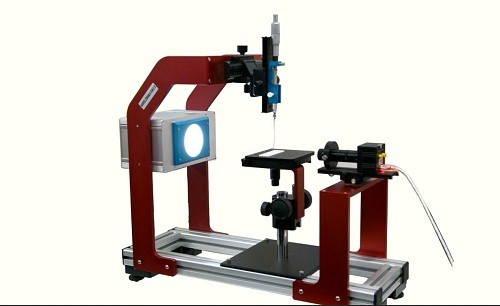

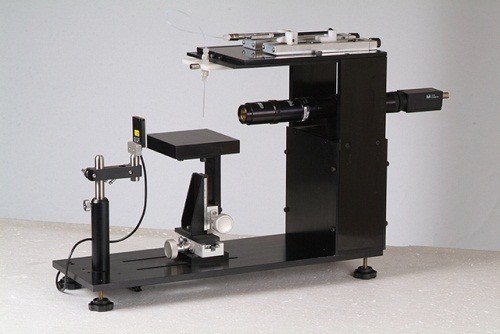

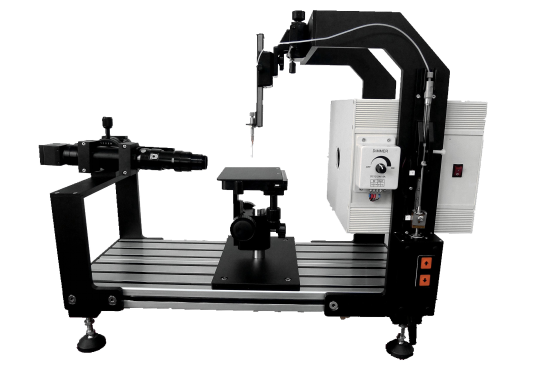

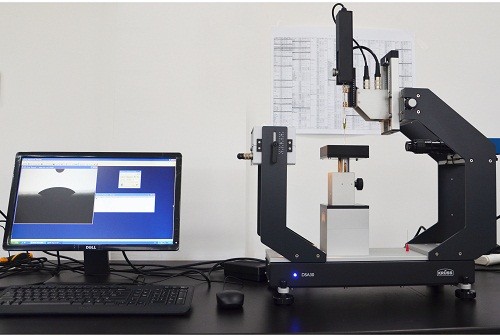

  該儀器采用現代化工藝制造，儀器采用先進的專用CMOS數字?jǐn)z像機，配倍高分辨率連續變倍顯微鏡和高亮度與穩定  性好的工業光源，搭配三維樣品臺，可進行工作臺上下、左右、前后等方向移動。實現微量進樣及上下、左右精密移  動。同時還設計了伸縮桿結構工作臺，能適應在不同用戶材料厚度加大的場合。儀器框架可以根據式樣的大小適量調  節，擴大了儀器的使用范圍。軟件搭配修正功能，測試多次后的結果可以同時保存在同一報告下， 能讓用戶更好的對  材料數據進行管控。該儀器設計美觀大方、操作簡單、符合用戶所需。適用于各種行業測定接觸角的用戶。
